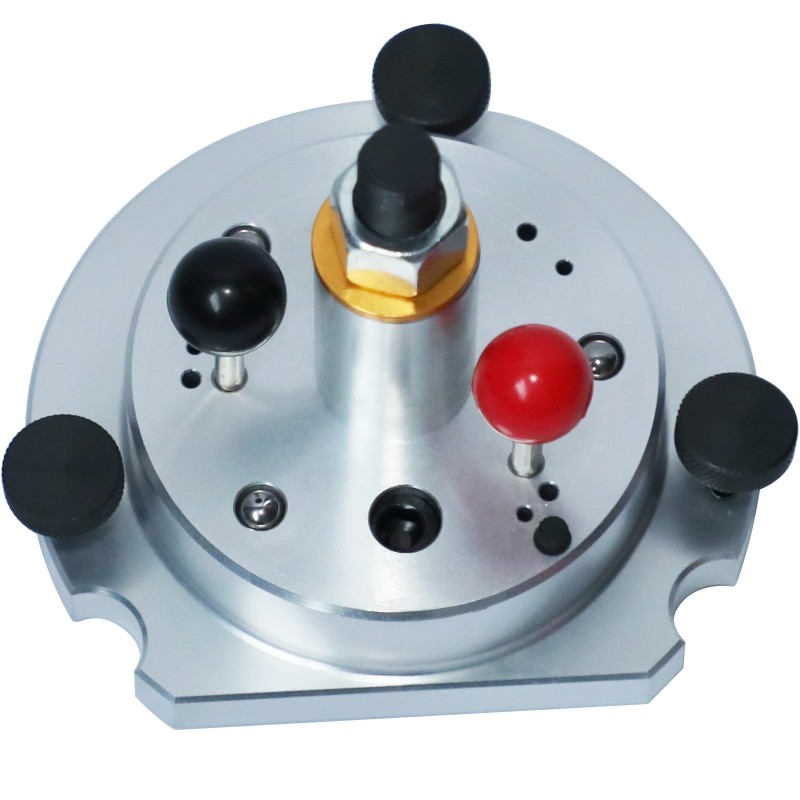

Instalador de sellos trasero de cigueñal

Función principal

Permite realizar correctamente el trabajo sobre el conjunto de sellado trasero del cigüeñal, que en determinadas aplicaciones VAG integra también elementos relacionados con la lectura de posición/velocidad del cigüeñal.

El útil permite mantener la posición adecuada del conjunto durante la instalación y evitar un montaje incorrecto del alojamiento y del anillo de señal.

La documentación técnica de herramientas equivalentes señala que este conjunto puede incorporar el alojamiento del sello y el anillo de señal del sensor de posición del motor.

Aplicaciones

VOLKSWAGEN: Aplicaciones en determinados motores y modelos, incluyendo:

-  Volkswagen Golf.

-  Volkswagen Touran.

-  Otros modelos VAG compatibles.

AUDI: Aplicaciones en determinados:

-  Audi A3.

-  Otros modelos con motores compatibles.

Entre las aplicaciones documentadas se encuentran motores:1.4 gasolina / inyección directa1.6 gasolina / Inyección directa, 1.4i Turbo, 1.9 SDI, 2.0 SDI, 2.0 TDI, Determinados motores 2.0 Common Rail diésel

La compatibilidad exacta depende del código de motor y año del vehículo.

Características principales

Herramienta específica t10134

-Diseñada según la geometría de la herramienta especial utilizada para determinadas aplicaciones volkswagen/audi.

Posicionamiento preciso

-Permite instalar el conjunto del sello trasero en la posición correcta respecto al cigüeñal y al sistema de lectura del motor.

-Construcción en acero

Procedimiento general

-  Identificar el código de motor y verificar la compatibilidad.

-  Colocar el motor en la posición especificada por el fabricante.

-  Desmontar los componentes necesarios para acceder al sello trasero.

-  Retirar el conjunto de sello según el procedimiento correspondiente.

-  Limpiar cuidadosamente la superficie de montaje.

-  Preparar el nuevo conjunto de sello.

-  Instalar la herramienta T10134 correctamente.

-  Posicionar el nuevo conjunto sobre el cigüeñal.

-  Utilizar la herramienta para llevar el conjunto a su posición correcta.

-  Comprobar la posición del anillo de señal respecto al sensor.

-  Instalar y ajustar los elementos de fijación según las especificaciones del fabricante.

-  Verificar que el cigüeñal pueda girar libremente.

Especificaciones técnicas
